有效應用數字化工作流程實現色彩管理

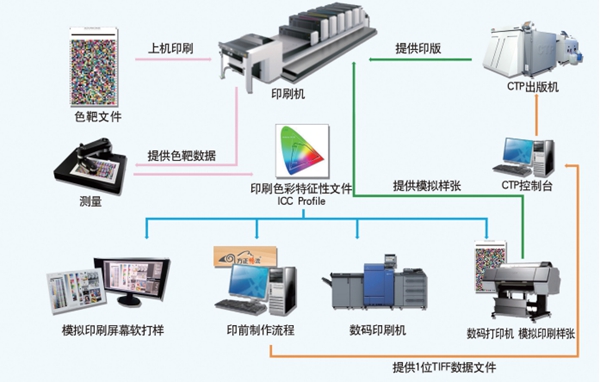

圖 1 印前數字化流程

印刷數字化工作流程是建立在信息數字化的基礎上，對印前、印刷及出版各環節過程中的圖文信息和生產控制信息進行集成管理與控制的系統和技術。相對來說，國內印刷企業無論是印前設備、印刷設備還是應用的印刷管理軟件系統都存在種類繁雜、關聯度低的特點，要實現統一的數字化流程管理比較困難。然而，數字化工作流程在整個印刷工序的生產及管理過程中所發揮的作用不容小覷，印前環節在配置軟件系統時，就要考慮軟硬件之間的兼容與匹配，以便更好地發揮出整個系統的價值。

近年來，安徽新華印刷股份有限公司（以下簡稱“安徽新華”）積極探索，應用印前數字化流程軟件及色彩管理系統，對印刷質量進行標準化、數字化的全流程管控，全面提升并穩定印刷色彩質量、提高生產效率，打出智能化、數字化高質量發展組合拳。

印前數字化流程與色彩管理

隨著印前技術的日益發展和革新，安徽新華印前配置了高精度圖文數字化采集與處理系統、標準觀色環境，屏幕軟打樣系統、數碼打樣與驗證系統，數字印刷系統、計算機直接制版系統等印前配套設備和設施。印前綜合技術能力不斷突破和加強，逐步完善和優化印前數字化工作流程，已經形成相對穩定和可靠的且可預知的色彩傳遞數據鏈，確保色彩品質。印前各系統流程自成一體，又互相融合，并且符合國際國內印刷標準和要求。印前圖文處理開始向更高標準和更深層次邁進，為后續印刷色彩還原提供優質、高效、可靠保障，印品顏色質量更優良、更穩定。

在印前數字化流程中，如圖 1所示，包含三個方向的數據流和一個物料流：粉紅色線對應色彩標準采集流，藍色線對應 ICC 印刷色彩特性文件的使用，桔色線對應 CTP制版機生成出版數據，綠色線對應提供機臺相關必須物料。

1. 色彩標準采集流

首先調試印刷機，確認印刷機達到標準印刷狀態后，從印刷機采集標準的色靶印品，通過自動分光光度計測量采集色靶數據，計算出匹配印刷機狀態的 ICC 色彩特性文件。

這個數據的關鍵是調試印刷設備至標準狀態，保證印刷設備狀態的穩定，并予以驗證其穩定性及可靠性，采集的數據才有效、合格，在后續生產過程中才可以使用。這是印刷色彩達到標準、穩定的基礎，也是色彩管理的首要環節，從圖 1中可以看出，這個數據將被應用到印前打樣及出版環節，以保證印前流程標準的統一性。

2. ICC 印刷色彩特性文件的使用

印前工作流程中，使用安徽新華自定義的 ICC 色彩特性文件進行生產，將屏幕軟打樣、數碼打樣與數字印刷系統的色彩標準保持一致，輸出后驗證打樣，保證其整個系統顏色標準且長期穩定。在印前制作各環節的色彩標準，能有效控制，并確保印品的色彩按照同一標準輸出。

3. CTP 制版機生成出版數據

印前工作流程根據印刷的色靶文件計算出補償曲線，并應用于出版前的掛網環節，印前工作流程產生 1-TIFF 到 CTP 制版機，或者印前工作流程直接到 CTP，輸出 CTP印版到印刷機印刷。此時的 CTP 版是帶有匹配印刷機臺狀態的反補償曲線的印版，這樣整個色彩管理才能有效且閉環相關。

4. 提供機臺相關必須物料

印前工作流程將 8-TIFF 文件

傳輸?shù)綌?shù)碼打樣機，輸出數碼樣張為印刷參照樣。印前環節通過方正流程 PDF 文件預檢軟打樣和 GMG 硬打樣有效結合，利用 GMG 數碼打樣驗證模塊對數碼樣張進行定期測量和校正，驗證數碼樣是否符合標準，并將計算結果附于數碼樣張上，再將合格的標準樣張送至印刷機臺。由于數碼打樣機的色彩曲線采用印刷機色靶文件產生，所以數碼打樣和印刷機顏色特性是相匹配的。

從圖 1 所示的印前數字化流程圖可以看出，每道工序都有標準（本企業校正后的印刷機實際色彩特性數據）可依，有數據可查，每個環節都按規范執行，整個色彩管理數據流滲透到印前、印刷、出版的各個環節，并形成了一個完整的色彩管理閉環。數碼打樣驗證模塊與數碼樣張驗證結果如圖 2 所示。

圖 2 數碼打樣驗證模塊與數碼樣張驗證結果

印前 - 印刷環節數字化流程

對于整個印刷環節來說，雖然印前數字化非常重要，但如果與印刷流程不能有效結合，那么也僅是空中樓閣，沒有做到真正落地。只有印前與印刷形成一個完整的數據鏈，才能確保印刷質量穩定和效率的提升。

在印前 -印刷數字化流程圖（如圖 3 所示）中，含有三個方向的數據流，即藍線對應色彩管理數據鏈，黃線對應 CIP3 數據流，紫色對應離線掃描印品監測數據流。

圖 3 印前 - 印刷數字化流程圖

1. 色彩管理數據鏈

將制定的印刷 ICC 特性文件應用于印前流程的同時，將它設定為印刷機 PressSIGN 評分軟件測評印刷樣張的標準（如圖 4 所示），通過掃描印品測控條測評后與標準比對，可以直觀地看到當前印品的色值、密度、灰平衡、網點擴大值等數據，指導印刷機長了解設備狀態、穩定印品顏色，更加有效地提升產品色彩質量，保障大批量印品色彩還原的一致性。

圖 4 高寶 106 PressSIGN 測評系統

2. CIP3 數據流

印前工作流程軟件通過大版文件直接生成油墨預置需要的 PPF格式的 CIP3 數據文件，再通過印刷機油墨預置系統（如圖 5 所示）生成對應印刷機專有的墨量數據文件，傳輸?shù)綄?duì)應的印刷機臺上自動生成墨鍵數據，這就是我們常說的油墨預置。有閉環掃描的墨控系統，還可以通過印刷機自帶掃描系統和外置掃描閉環系統，對預置的油墨數據進行修正，讓印刷機實現完全自動化調整，實現印刷的數字化控制。

圖 5 印刷機油墨預置系統

3. 離線掃描印品監測數據流

印前工作流程將拼好大版的文件以 8-TIFF 文件格式傳送到膠印圖像離線檢測系統的控制臺。印刷首檢非常重要，離線掃描比對系統對印刷產品的文字缺陷、數字缺陷、缺印、多印等和 8-TIFF文件進行比對，并在印刷過程中對產品進行定期抽檢，查檢印品是否有偏差，對印刷過程中的諸多缺陷（如多墨、少墨、漏印、蹭臟、墨點等）進行檢測與定位，替代人工校對，嚴防“張冠李戴”“缺筆斷劃”等風險發生，生產效率提高的同時降低了質檢人員的勞動強度，更重要的是確保了印刷產品內容的正確性。膠印圖像離線檢測系統如圖 6 所示。

圖 6 膠印圖像離線檢測系統

結語

綜上所述，油墨預置 CIP3 數據、對版文件 8-TIFF 數據、出版文件1-TIFF數據同時從印前工作流程輸出，三者統一，只是數據模式不同。印前與印刷環節高度關聯，以實際印刷建立的印刷色彩標準，已經讓安徽新華形成一個完整的、可靠的且可預期的閉環體系。有用于控制印品顏色的色彩管理鏈，亦有用于控制印刷質量的數字鏈，兩者并非獨立存在，而是處于并行有序運行，形成了各環節色彩還原的小閉環，同時也實現了整個生產流程中質量控制的大閉環，從而使得安徽新華的數字化、智能化水平大幅提升，真實地將印刷標準化及色彩管理落地。

近年來，安徽新華不斷通過有效運用數字化工作流程中子系統與全流程的數據化控制，建立標準化的管理模式，在確保色彩及印品質量的同時，又能提升效率，按時交付，實現提質降本增效；不斷制定和應用標準化、有效應用數字化。這不僅是技術和流程的提升，更是高質量發展智能化建設所必需的沉淀和夯基。
